Krepitev moči industrije kompozitnih materialov

Trenutno so lahek, natančen in okolju prijazen razvoj postali osrednji trendi v visoko{0}}proizvodnji. Kompozitni materiali prekašajo tradicionalne kovine in plastiko v celoviti učinkovitosti in se široko uporabljajo v vesoljski industriji, novi energiji, železniškem tranzitu, vrhunskih-hišnih aparatih in drugih sektorjih. Kalupi kot glavni nosilec za oblikovanje kompozitov neposredno določajo natančnost, stabilnost in zmogljivost množične proizvodnje kompozitnih izdelkov. Z vidika industrije kalupov so ujemanje značilnosti kompozitnih materialov, optimizacija procesov oblikovanja in nadgradnja posebne opreme ključna gonilna sila za-veliko-komercializacijo kompozitnih izdelkov.



I.Core značilnosti delovanja kompozitnih materialov



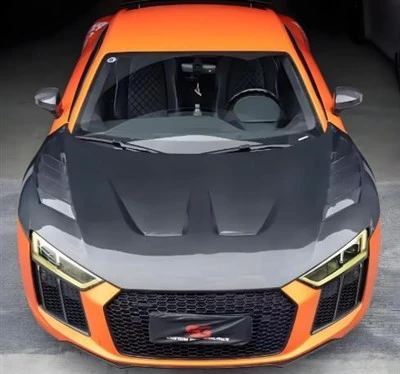

Za razliko od materialov, ki se uporabljajo pri običajnem brizganju in štancanju, imajo kompozitni materiali bistveno drugačne strukturne lastnosti in mehanizme oblikovanja, ki postavljajo različne zahteve za kalupe v smislu strukturne zasnove, sistemov za nadzor temperature, odpornosti na pritisk in izbire materiala. Njihove glavne prednosti in ujemajoče se karakteristike delovanja kalupov izjemno izstopajo. Kompoziti zagotavljajo predvsem majhno težo in ultra-visoko trdnost. Če za tipičen primer vzamemo kompozite iz ogljikovih vlaken, je njihova gostota komaj ena-petina gostote jekla, medtem ko njihova specifična trdnost presega jeklo za več kot petkrat. Deli, izdelani iz takšnih materialov, dosegajo dramatično zmanjšanje teže, skupaj z izjemno odpornostjo proti utrujenosti in odpornosti proti koroziji, kar močno zmanjša naknadne stroške delovanja in vzdrževanja ter zadovoljuje zahteve po lahki teži-opreme višjega cenovnega razreda. Kljub temu ta lastnost materiala od kalupov zahteva izredno enakomerno porazdelitev tlaka in dosledno stabilnost oblikovanja. Drugič, kompoziti se ponašajo z zelo prilagodljivo strukturno zmogljivostjo. S prilagoditvijo razporeditve vlaken, deleža matrice in shem polaganja lahko proizvajalci prilagodijo materiale, da izpolnijo različne zahteve glede trdnosti in žilavosti. V skladu s tem morajo podporni kalupi omogočati oblikovanje posebnih ukrivljenih površin, spremenljivih presekov-in integriranih struktur, kar sili industrijo kalupov k izboljšanju struktur deljenih kalupov in samo{12}}prilagodljivih zasnov prilagajanja.



Poleg tega imajo kompoziti odlično odpornost na ekstremne razmerevisoke in nizke temperature, sevanje, elektrika in korozija, zaradi česar so primerni za težka delovna okolja, kot so vesoljska in nova energetska plovila. Vendar pa te prednosti povzročajo tudi proizvodne izzive: med strjevanjem kompozita pride do reakcij-navzkrižnega povezovanja in nedoslednih stopenj krčenja, kar pogosto povzroči napake na izdelku, vključno z deformacijo, zvijanjem in zračnimi mehurčki. To postavlja stroge standarde za natančnost nadzora temperature kalupa, natančnost-zapiranja kalupa in zasnovo strukture zračnikov.



Poleg tega imajo inovativni termoplastični kompoziti okolju prijazne-atribute možnosti recikliranja in ponovne obdelave, ki so usklajeni s prevladujočim trendom pretvorbe nizko{1}}ogljika v proizvodnji. Vendar njihov širši temperaturni razpon oblikovanja in hitrejši cikli oblikovanja spodbujajo ponavljajoče se posodabljanje kalupov v smeri boljše odpornosti na visoke-temperature, vrhunske odpornosti proti obrabi in daljše življenjske dobe.

Poleg tega imajo inovativni termoplastični kompoziti okolju prijazne-atribute možnosti recikliranja in ponovne obdelave, ki so usklajeni s prevladujočim trendom pretvorbe nizko{1}}ogljika v proizvodnji. Vendar pa njihov širši temperaturni razpon oblikovanja in hitrejši cikli oblikovanja vodijo ponavljajoče se nadgrajevanje kalupov k boljšemuodpornost na visoke-temperature, vrhunska odpornost proti obrabi in daljša življenjska doba.





II. Glavne klasifikacije kompozitnih materialov



Kompozitne materiale je mogoče kategorizirati na različne načine v industriji. Glede na kritično razsežnost uporabe kalupa in združljivosti procesa oblikovanja jih delimo v tri glavne kategorije: smolnate matrice, kovinske matrice in kompozite s keramično matriko. Med njimi prevladujejo kompoziti s smolno matriko v masovni proizvodnji z zrelimi ujemajočimi se kalupi. Vsaka kategorija ustreza ekskluzivnim strukturam kalupov in rešitvam oblikovanja.



Kompoziti s smolno matrikopredstavljajo komercialno najbolj zrelo kategorijo, ki je razdeljena na termoreaktivne in termoplastične kompozite. Termoreaktivni kompozitni materiali zajemajo SMC pločevino, maso BMC, termoreaktivne kompozite iz ogljikovih vlaken in več. Zanašajo se na kalupe za utrjevanje in oblikovanje pod visoko temperaturo in visokim pritiskom in jih po oblikovanju ni mogoče preoblikovati. Primerni za visoko-precizne, visoko-togostne strukturne komponente, se pogosto uporabljajo v letalskih strukturnih delih, električnih izolacijskih komponentah in materialih za gradnjo kopalnic. Ujemajoči se kalupi so večinoma visoko{6}}natančni kompresijski kalupi iz zlitin z visoko trdnostjo, ki imajo visoko tlačno odpornost in natančen nadzor temperature. Tipični termoplastični kompozitni materiali vključujejo PP-ojačen s steklenimi vlakni in PA6-ojačan s steklenimi vlakni. Njihovi postopki oblikovanja so podobni brizganju in stiskanju, kar omogoča hitro oblikovanje, recikliranje in ponovno uporabo. Idealni so za ohišja gospodinjskih aparatov in lahke dele vozil z novo energijo, z razmeroma preprostimi strukturami kalupov, zasnovanimi za izpolnjevanje visoko{12}}zahtev množične proizvodnje.



Kompoziti s kovinsko matriko in keramično matrikoso visoko{0}} segmentirani izdelki, ki se uporabljajo predvsem za visoko{1}} opremo, ki deluje v ekstremnih delovnih pogojih. Kompoziti s kovinsko matriko združujejo žilavost kovin z visoko trdnostjo ojačitev, kar zagotavlja izjemno visoko-temperaturno odpornost in odpornost proti obrabi. Običajno se uporabljajo za vrhunske-pribore za kalupe in precizne komponente za letalstvo. Njihovi kalupi za oblikovanje zahtevajo ultravisoko odpornost na stiskanje in visoko-temperaturno odpornost, ki jo spremljajo visoke težave pri obdelavi in ​​proizvodni stroški. Kompoziti s keramično matriko imajo vrhunsko odpornost-na visoko temperaturo, oksidacijo in korozijo ter se uporabljajo za osrednje komponente letalskih motorjev in-termične opreme. Njihovi postopki oblikovanja so sofisticirani in večinoma se uporabljajo namenski natančni kalupi za sintranje, ki predstavljajo nišni sektor-za uporabo kalupov višjega cenovnega razreda.





III. Postopki oblikovanja jedra kompozitnih materialov



Kalupi delujejo kot nosilec jedra v celotnem procesu oblikovanja kompozita. Vsi postopki od predhodne obdelave do odstranitve iz kalupa in končne obdelave se vrtijo okoli optimizacije struktur kalupov in procesnih parametrov. Postopki preoblikovanja v običajni množični-proizvodnji so razdeljeni v šest osnovnih korakov, združljivih s kompresijskim ulivanjem, vlivanjem z vlivanjem, navijanjem filamentov in drugimi običajnimi tehnologijami preoblikovanja.



1. korak: Predhodna obdelava materiala

Operaterji izvajajo rezanje vlaken, razporeditev polaganja, doziranje smole in mešanje materiala v skladu z zahtevami glede zmogljivosti končnih izdelkov. Pri posebnih mešanicah za oblikovanje, kot sta SMC in BMC, je treba viskoznost in vsebnost vlaken v surovinah natančno nadzorovati, da se preprečijo napake pri oblikovanju, ki jih povzročijo neenakomerne surovine, kar je trdna podlaga za natančno oblikovanje kalupov.



2. korak: Predhodna obdelava kalupa

Prilagodite status kalupa glede na vrsto kompozitnega materiala, vključno s čiščenjem kalupa, brizganjem ločilnega sredstva in predgretjem. Natančno umerite temperaturo kalupa in razdaljo do zapiranja kalupa. Za termoreaktivne kompozitne kalupe je treba temperaturo predgretja stabilno vzdrževati pri 150–250 stopinjah, da se zagotovijo enakomerne reakcije utrjevanja v naslednjih postopkih.



3. korak: namestitev materiala, zapiranje kalupa in ustvarjanje tlaka

Predhodno obdelane kompozitne materiale položite natančno na sredino votline kalupa, da se izognete zamiku ali prekrivanju. Nato zaprite kalup z opremo in uporabite oblikovalni tlak 5–15 MPa, kot je določeno s standardi postopka. Za velike integrirane kompozitne komponente je potrebna stopenjska kontrola tlaka, da se prepreči pomanjkanje materiala in razslojevanje, ki je posledica neenakomernega lokalnega tlaka.



korak4:Strjevanje in oblikovanje pri konstantni-temperaturi

proces strjevanja in oblikovanja pri konstantni temperaturi, ki je jedro in ključ oblikovanja kompozitov. Zanaša se na vgrajen-sistem za nadzor temperature v kalupu, ohranja stabilnost tri-dimenzionalnih parametrov temperature, tlaka in časa, kar omogoča kompozitu, da dokonča navzkrižno{3}}povezavo utrjevanja smole ter prileganje in oblikovanje vlaken. cikli strjevanja se močno razlikujejo med različnimi materiali, cikel strjevanja za komponente iz kompozitnih materialov za natančno letalstvo pa lahko traja več ur.



5. korak: Tlak-zadrževanje hlajenje in odstranjevanje iz kalupa

Po utrjevanju vzdržujte zmeren pritisk med počasnim ohlajanjem, da preprečite napetost pri krčenju kompozitov in preprečite zvijanje in deformacijo izdelkov. Ko temperatura pade na standardno območje postopka, gladko odprite kalup in izvrzite končne dele. Silo odstranjevanja iz kalupa je treba strogo nadzorovati skozi celoten proces, da se prepreči poškodba tankostenskih natančnih komponent.



6. korak: Naknadna-obdelava in končna obdelava

Odstranite udarce, popravite napake in izvedite obdelavo staranja na izdelkih, ki so bili izvlečeni iz kalupa. Medtem očistite kalup in ponastavite vse procesne parametre, da podaljšate ciklično življenjsko dobo kalupa in zagotovite stabilno množično proizvodnjo v naslednjih serijah.



IV.Matrika osnovne opreme za kompozitne materiale



Učinkovito in natančno delovanje kompozitnih kalupov je odvisno od namenske opreme za proizvodnjo in oblikovanje. Industrija je vzpostavila celoten ekosistem opreme, osredotočen na oblikovanje glavnih računalnikov, enot za nadzor temperature in pomožne procesne opreme, ki skrbi za proizvodnjo kompozitnih izdelkov z različnimi postopki in specifikacijami.



Glavni okvirji za stiskanjeslužijo kot osnovna oprema za množično-proizvodnjo kompozitov, kjer prevladujejo visoko{1}}natančni stroji za hidravlično stiskanje. Združljivi s postopki stiskanja za SMC, BMC in termoplastične kompozite omogočajo natančno regulacijo tlaka oblikovanja, hitrosti-zapiranja kalupa in časa zadrževanja, z natančnostjo nadzora tlaka do ±0,5 MPa. Opremljeni s-kontrolnimi sistemi zaprte zanke podpirajo proizvodnjo majhnih-in-srednjeserijskih delov ter velikih integriranih komponent. Z visoko učinkovitostjo oblikovanja in enakomerno gostoto izdelka so primarna proizvodna oprema za kompozitne dodatke, ki se uporabljajo v gospodinjskih aparatih, gradbenih materialih in avtomobilih.



Oprema za vakuumsko infundiranje smole (VARI).je posebej zasnovan za velike kompozitne dele posebne-oblike, ki se uporabljajo v povezavi z zaprtimi kalupi za infuzijo. Prek vakuumskega podtlaka odvaja zrak v votlino kalupa, da omogoči smoli enakomerno infiltracijo v nastavke vlaken brez oblikovanja pod visokim{2}}tlakom. To drastično zmanjša-stroške prenašanja tlaka in težave pri obdelavi velikih kalupov ter se pogosto uporablja pri oblikovanju lopatic vetrnih turbin, velikih pomorskih kompozitnih komponent in konstrukcijskih delov-oblikovani-za vesoljsko uporabo, kar zagotavlja izdelke brez-praznin z vrhunsko strukturno celovitostjo.



Oprema za avtoklavecilja na visoko{0}}natančno proizvodnjo kompozitov in deluje kot oprema za oblikovanje jedra za vrhunske kompozitne komponente iz ogljikovih vlaken v vesolju. Uresničuje usklajen več-okoljski nadzor visoke temperature, visokega tlaka in vakuuma. V kombinaciji z visoko-natančnimi zatesnjenimi kalupi izpolnjuje zahteve za utrjevanje brez-napak visoko-kompozitnih izdelkov, ki se ponašajo z visoko trdnostjo in stabilno dimenzijsko natančnostjo. Kljub temu stroški naložbe v opremo in kalupe ostajajo visoki, zaradi česar je primeren za majhne-količine, visoko-natančne vrhunske izdelke.



Poleg tega se avtomatizirana podporna oprema nenehno posodablja.Stroji za avtomatsko polaganje vlaken (AFP).doseči natančno polaganje vlaken in podpirati povezano inteligentno proizvodnjo s kalupi. Inteligentne enote za nadzor temperature kalupa in visoko{1}}natančni hladilni sistemi zagotavljajo enakomerno porazdelitev temperature po celotnem kalupu in odpravljajo napake, ki nastanejo zaradi temperaturnih razlik med oblikovanjem kompozita. CNC obdelovalni centri za kalupe izvajajo natančno obdelavo posebnih kompozitnih kalupov, kar zagotavlja natančnost votlin in racionalne strukture deljenih kalupov, ki zagotavljajo temeljno zagotovilo za kakovost oblikovanja kompozitnih izdelkov.



V. Rešitve za napake pri oblikovanju kompozitov



Ogljikova vlakna so ena kategorija kompozitnih ojačitvenih materialov. Da bi izpolnili zahteve oblikovanja rotorskih lopatic iz ogljikovih vlaken z visoko natančnostjo in tanko{1}}stenskimi ukrivljenimi površinami, je industrija kalupov obsežno nadgradila namenske integrirane kalupe za oblikovanje oblog, da bi nadomestili običajne-kalupe za splošno uporabo, kar je močno izboljšalo dimenzijsko natančnost kompozitnih izdelkov. Izdelani iz-zlitin visoke trdnosti so kalupi izpostavljeni 5-osna natančna obdelava in zrcalno poliranje, ki dosega natančnost oblikovanja votline 0,01 mm. Natančno lahko posnemajo zapletene ukrivljene profile lopatic rotorja in zagotovijo kvalificirano dinamično ravnovesje končnih izdelkov. Opremljeni z nizkim{10}}sistemom za vodenje pretoka in zaprto{11}}zančno strukturo zračnikov v notranjosti, kalupi omogočajo nizko{12}}hitrost in enakomerno impregnacijo predoblik ogljikovih vlaken s smolo, s čimer učinkovito odpravljajo napake v kakovosti, kot je npr. poškodbe vlaken, nezadostna namočenost smole in notranje praznine. Poleg tega so integrirani moduli za nadzor neodvisne conske temperature za natančno prilagajanje temperatur oblikovanja glede na različne debeline stene na korenu rezila, telesu rezila in konici rezila. Sistem omogoča celoten postopek taljenja, lepljenja in strjevanja termoplastičnih kompozitov, pri čemer temeljito rešuje pogoste napake pri oblikovanju kompozitov, vključno z zvijanjem, delaminacijo in površinskimi madeži z optimizacijo orodja.



Novi trendi za prihodnji razvoj

Ker se scenariji uporabe za kompozitne materiale nenehno širijo, se sodelovanje med industrijo kalupov in sektorjem kompozitnih materialov nenehno poglablja. Trenutno so glavne bolečine industrije visoki stroški visoko{1}}natančnih kompozitnih kalupov, velike težave pri oblikovanju zapletenih struktur in nizka stroškovna učinkovitost za množično proizvodnjo nišnih izdelkov.

V prihodnosti bo ponavljajoča se uporaba visoko{0}}trdnih zlitin in kompozitnih kalupov skupaj s popularizacijo tehnologij, vključno z inteligentnim nadzorom temperature kalupa, samo-prilagodljivim prilagajanjem ter hitrim odpiranjem in zapiranjem kalupa, učinkovito zmanjšala proizvodne stroške kalupov in podaljšala življenjsko dobo. Medtem bo usklajena nadgradnja avtomatizirane in inteligentne opreme za oblikovanje in kalupov vodila oblikovanje kompozitov v smeri višje natančnosti, večje učinkovitosti in večje prijaznosti do okolja. To bo olajšalo obsežno-nadomeščanje tradicionalnih materialov s kompoziti v visoko-proizvodnji in uvedlo novo pot usklajenega razvoja med kalupi in kompozitnimi materiali.
