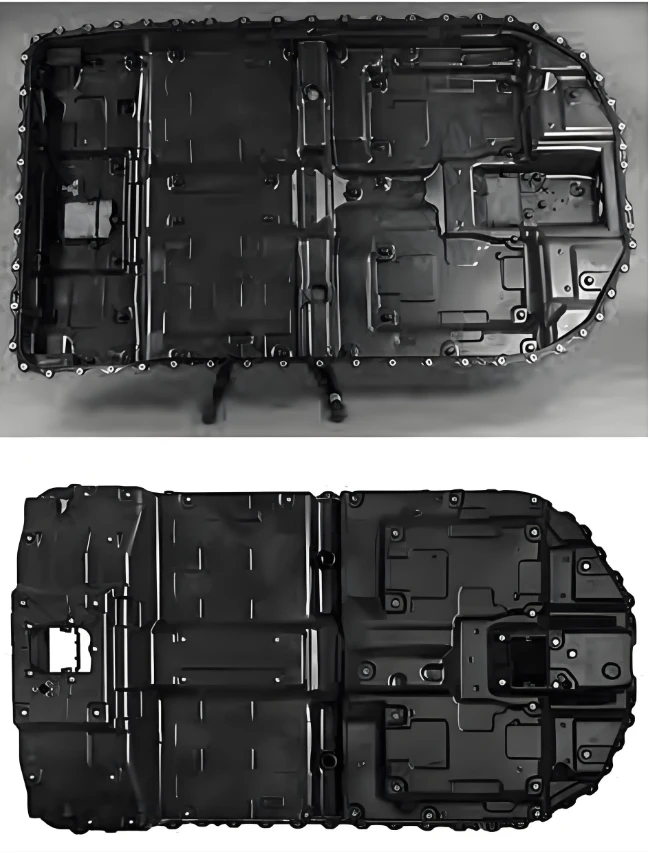

GMT baterijski paket pod kalupom za zaščito

GMT (Glass Mat Reinforced Thermoplastic) baterijski sklop pod ščitnim kalupom je namensko orodje za stiskanje, razvito posebej za zaščitno strukturo akumulatorskih paketov novih energetskih vozil. Izkoriščanje osnovnih lastnosti materialov GMT-lahka, visoka trdnost, odpornost na udarce in možnost recikliranja-ta kalup uporablja visoko{1}}temperaturni in-visok{2}}tlačni integrirani proces oblikovanja za natančno stiskanje listov GMT v zapletene ščitne strukture, ki izpolnjujejo zahteve za namestitev ohišja. Služi kot osrednja proizvodna rešitev, ki uravnoteži lahkotno nadgradnjo novih energetskih vozil in popolno zaščito varnosti baterije.



Lastnosti in prednosti I.Core

Močna združljivost materialov:Natančno usklajena s ploščami GMT na osnovi PP in drugih termoplastičnih matrik, združljiva z običajnimi specifikacijami vsebnosti steklenih vlaken 25 %-40 %, kar zagotavlja popolno plastifikacijo in stabilno oblikovanje materialov.



Napredni postopek oblikovanja:Sprejema učinkovit postopek stiskanja s standardiziranim potekom dela: GMT predgretje pločevine → hitro zapiranje matrice in stiskanje → ohranjanje toplote in vzdrževanje tlaka za plastifikacijo → hlajenje in nastavitev → stabilen izmet. Postopek je kompakten z močno nadzorovanostjo.



Glavne prednosti delovanja:

Visoko-učinkovita masovna proizvodnja: kratek cikel oblikovanja s samo 60-90 sekundami na kos, ki ustreza povpraševanju po množični proizvodnji velikega obsega.



Struktura visoke{0}}trdnosti:Oblikovan izdelek odlikuje odlična togost, izjemna odpornost na udarce in utrujenost, učinkovito odporen na udarce ohišja in celovito ščiti varnost baterije.



Izjemen lahek učinek:Gostota izdelka je samo 1,1–1,3 g/cm³, kar omogoča zmanjšanje teže za 40–60 % v primerjavi s tradicionalnimi kovinskimi ščitniki, kar vozilom pomaga zmanjšati porabo energije in izboljša doseg vožnje.



Zeleno in okolju prijazno:Materiale GMT je mogoče 100-odstotno reciklirati in ponovno uporabiti, kar je v skladu z glavnim trendom zelene proizvodnje in nizko{1}}ogljičnega razvoja v avtomobilski industriji.





II. Struktura kalupa in ključne točke oblikovanja

1. Glavna struktura kalupa

Osnovni sistem plesni:Sprejema vgrajeno šablono za težke-obremenitve, obdelano iz-jekla visoke trdnosti, kot sta P20 in 718H. Prenese visoke-zahteve za oblikovanje pod pritiskom 10-20 MPa, kar zagotavlja brez deformacij in stabilno natančnost med dolgotrajno uporabo.

Oblikovanje votline:

Core and Cavity::Streano z natančno končno obdelavo, da se prilega kompleksni ukrivljeni površini ščita. Natančnost površinskega poliranja doseže Ra 0,8-1,6μm, kar zagotavlja gladko površino izdelka brez napak.

Ločilna črta: znanstveno in razumno zasnovana za uravnoteženje tesnilne zmogljivosti in gladkosti odstranjevanja iz kalupa, kar učinkovito zmanjšuje nastajanje bliskov.

Kot ugreza: nastavite pod razumnim kotom 3 stopinje -5 stopinj, da se izognete praskam na površini izdelkov GMT med razkalupljanjem, kar zagotavlja stopnjo kvalifikacije izdelka.

Vodenje in pozicioniranje: Opremljen z natančnimi vodilnimi zatiči, vodilnimi pušami in pozicionirnimi zatiči za natančen nadzor zapiralne reže kalupa, zagotavljanje natančnosti zapiranja kalupa in dodatno optimizacijo učinka nadzora bliskavice.



2. Sistem toplotnega upravljanja (osnovna zasnova)

Ogrevalni sistem:Opremljen z vgrajenimi-električnimi grelnimi cevmi ali grelnimi napravami za olje, lahko doseže enoten nadzor temperature v območju 150–220 stopinj v skladu s specifikacijami materiala GMT, kar zagotavlja popolno plastifikacijo materiala.

Hladilni sistem:Sprejema obliko konformnega hladilnega kanala, ki lahko hitro ohladi oblikovan izdelek pod 60-80 stopinj, kar močno skrajša cikel oblikovanja in izboljša učinkovitost proizvodnje.

Natančnost nadzora temperature:Napaka nadzora temperature je nadzorovana v območju ±5 stopinj, kar zagotavlja enakomerno plastifikacijo in stabilno strjevanje materiala ter zagotavlja dosledno delovanje izdelka.



3. Pomožni sistemi

Izpušni sistem:Natančno obdelani izpušni utori se odprejo na ločilni črti za učinkovito odvajanje zraka v votlini in hlapnih snovi, ki nastanejo med procesom oblikovanja, kar preprečuje napake, kot so pomanjkanje materiala in zračne luknje v izdelku.

Izmetni sistem:Sprejema kombinirano strukturo ejektorskih zatičev in ejektorskih plošč za doseganje stabilnega izmeta oblikovanih delov velike-površine, kar preprečuje deformacijo in poškodbe izdelkov.

Integrirane funkcije:Nekateri kalupi so integrirani z mehanizmi za obrezovanje ali luknjanje, da uresničijo "en kalup, dva procesa", kar zmanjša kasnejše korake obdelave in izboljša učinkovitost proizvodnje.





III.Ključni tehnični parametri

Postavka	Obseg parametrov
Tlak za oblikovanje	10-20 MPa (zahteva stiskalnico za vbrizgavanje 2000T-3000T)
Temperatura plesni	Ogrevanje: 150-220 stopinj / Hlajenje: 60-80 stopinj
Cikel oblikovanja	60-90 sekund/kos
Material za votlino	P20, 718H, S136 (pred-kaljeno/kaljeno in temperirano)

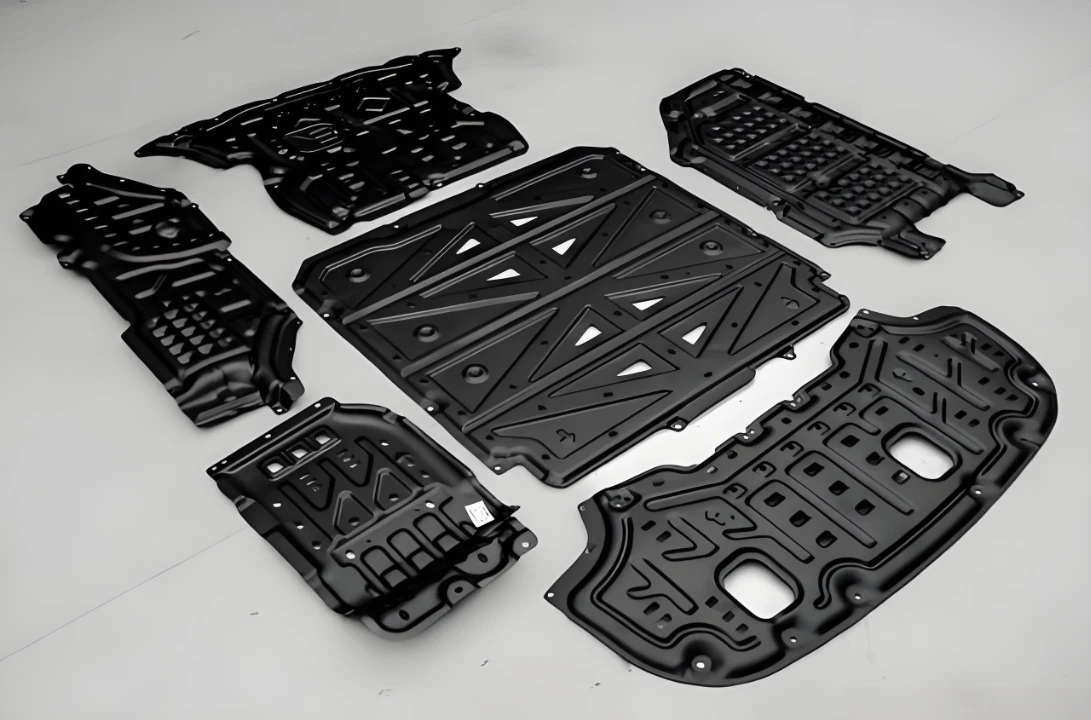

Veljavni izdelki	Sestavljeni izdelki GMT, kot so akumulatorski paketi pod ščitniki, ščitniki karoserije, nosilci proti -trčenju itd.





iV. Scenariji uporabe in trendi v industriji

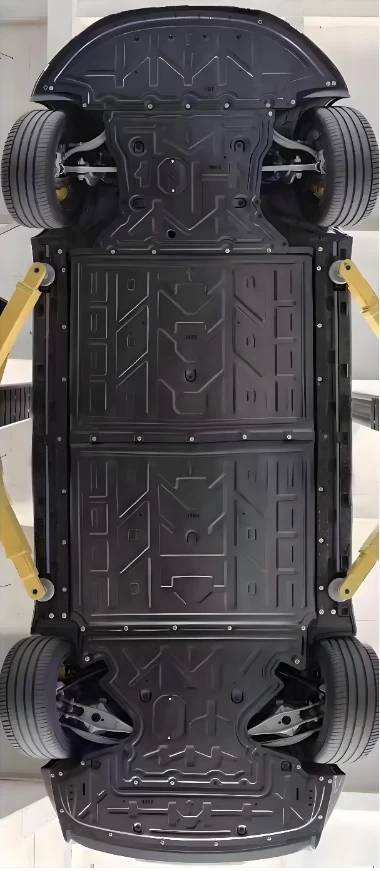

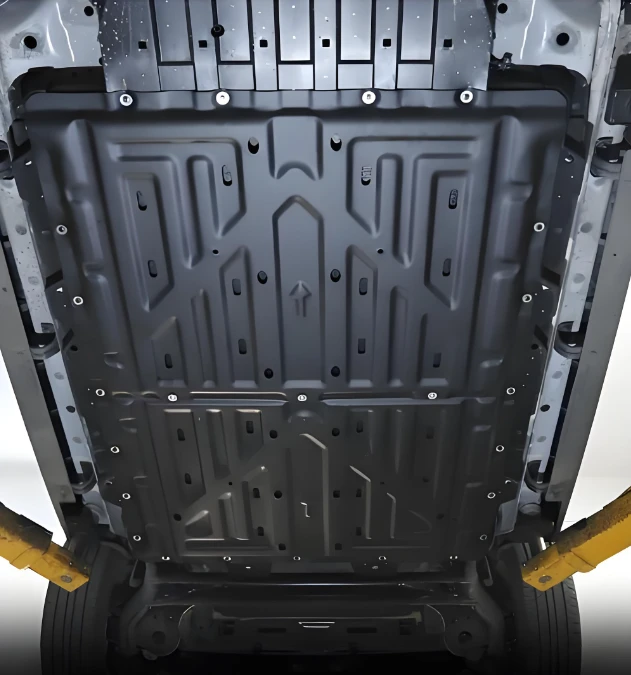

Glavne aplikacije:Pogosto se uporablja za zaščito spodnjega dela baterijskih paketov v vozilih z novo energijo, kot so čisto električna in hibridna vozila. Zdaj je postal standardna konfiguracija za običajne proizvajalce avtomobilov in lahko izpolnjuje zahteve glede strukture paketa baterij različnih osebnih vozil in gospodarskih vozil.



Tehnološki trendi v industriji:

• Integrirano oblikovanje: razvoj v smeri oblikovanja kompleksnih struktur v-kalupu, zmanjšanje postopkov sestavljanja komponent, izboljšanje strukturne trdnosti in učinkovitosti proizvodnje.
• Nadgradnja materiala: Združljivo z novimi kompozitnimi materiali, kot so neprekinjena vlakna GMT/LWRT, kar dodatno izboljša odpornost izdelkov na udarce in utrujenost.
• Inteligentna proizvodnja: združevanje tehnologij, kot sta simulacija toka kalupa in analiza toplotnega ravnovesja, za optimizacijo oblikovanja kalupa, izboljšanje stabilnosti kalupa in stopnjo kvalifikacije izdelka ter uresničitev inteligentnega upravljanja celotnega življenjskega cikla kalupa.
